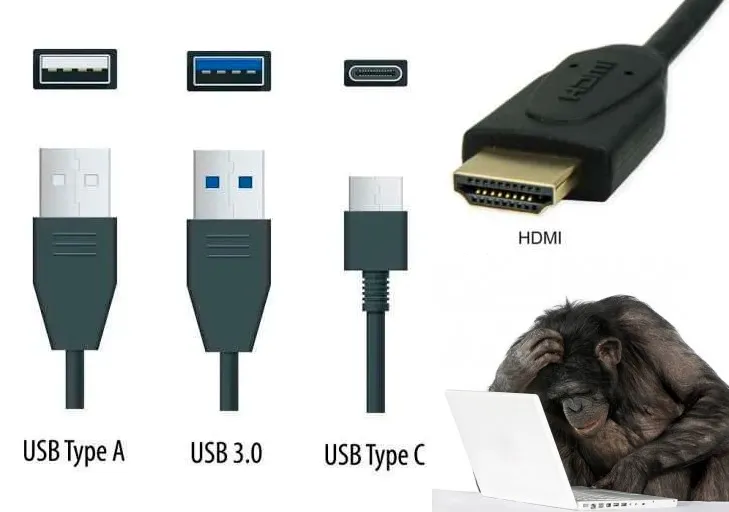

Kokios būna jungtys
Šiuolaikiniai monitoriai–ne tik vaizdo atvaizdavimo prietaisai, bet ir centriniai duomenų bei signalo persiuntimo mazgai. Tinkamai pasirinkus jungtį, užtikrinamas aukščiausios kokybės vaizdas, mažiausias delsos laikas ir stabilus ryšys. Apžvelkime dažniausiai sutinkamas monitorių jungtis ir jų svarbiausias technines charakteristikas.
HDMI (High-Definition Multimedia Interface)
HDMI – tai vaizdo ir garso perdavimui skirta skaitmeninė jungtis. Ji plačiai naudojama televizoriuose, monitoriuose, projektoriuose, žaidimų konsolėse bei kompiuteriuose. Užtikrina aukštos kokybės signalą vienu laidu.
- Versijos: 1.4 / 2.0 / 2.1
- Maks. pralaidumas:
- 1.4: iki 10,2 Gbit/s (1080p@60 Hz, 4K@30 Hz)
- 2.0: iki 18 Gbit/s (4K@60 Hz)
- 2.1: iki 48 Gbit/s (4K@120 Hz, 8K@60 Hz)
- Signalo tipas: skaitmeninis vaizdas + garsas (iki 32 kanalų, Dolby TrueHD, DTS-HD)
- Papildomos funkcijos:
- HDR palaikymas
- eARC (padidintas garso grįžtamasis kanalas, iki 37 Mbit/s)
- CEC (vieno nuotolinio valdymo funkcija)
Mini HDMI ir Micro HDMI
Tai sumažintos HDMI versijos, skirtos mažesniems įrenginiams, pavyzdžiui, veiksmo kameroms ar kai kuriems planšetiniams kompiuteriams. Funkcionalumas išlieka toks pats, tik forma – kompaktiškesnė.
- Paskirtis: kompaktiški sprendimai kameroms, nešiojamiesiems įrenginiams, planšetėms
- Specifikacijos: tos pačios, kaip HDMI, tačiau mažesnių formų konektoriai
- Dažniausiai randama: Mini HDMI (Type C) – skaitmeninio vaizdo perdavimui DSLR/veiksmo kamerose; Micro HDMI (Type D) – itin kompaktiškuose įrenginiuose
USB-A
Klasikinė USB jungtis, daugelį metų dominavusi rinkoje. Naudojama duomenų perdavimui bei įrenginių įkrovimui. Turi stačiakampę formą, dažniausiai aptinkama kompiuteriuose, spausdintuvuose, klaviatūrose ir atmintinėse.
- Versijos: 2.0 / 3.0 (3.1 Gen 1) / 3.1 (3.1 Gen 2)
- Maks. pralaidumas:
- 2.0: iki 480 Mbit/s
- 3.0: iki 5 Gbit/s
- 3.1 Gen 2: iki 10 Gbit/s
- Signalo tipas: pagrinde duomenims ir įkrovimui; video per USB-A perduodamas tik su papildomais adapteriais (DisplayLink ar MHL)
- Įkrovimo galia: iki 2,5 W (USB‑A 2.0), iki 4,5 W (USB‑A 3.x)
USB-C (Type C)
Moderni ir universali jungtis, pamažu keičianti senesnes USB versijas. Pasižymi simetriška forma – galima jungti bet kuria puse. Palaiko spartų duomenų perdavimą, greitą įkrovimą, vaizdo ir garso signalą. Naudojama telefonuose, planšetėse, kompiuteriuose.
- Universalumas: vienas jungiklis duomenims, vaizdui, garsui ir įkrovimui
- Versijos ir protokolai:
- USB 3.2 Gen 1 (5 Gbit/s) ir Gen 2 (10 Gbit/s)
- USB4 (iki 40 Gbit/s)
- DisplayPort Alternate Mode (iki 8 kanalų DisplayPort signalas, pvz., 4K@60 Hz)
- Power Delivery (iki 100 W galvaninio maitinimo)
- Maks. galimybės:
- Duomenų perdavimas: iki 40 Gbit/s (USB4)
- Video: 8K@60 Hz arba 4K@120 Hz su HDR (per DP Alt Mode)
- Privalumai: simetriška jungtis, vienas laidas viskam, ateities standartas
Ethernet (RJ45)
Tinklo jungtis, naudojama laidiniam interneto ryšiui užtikrinti. Nors Wi-Fi vis populiaresnis, Ethernet vis dar vertinamas dėl stabilumo ir greičio.
- Greitis:
- Fast Ethernet: 100 Mbit/s
- Gigabit Ethernet: 1 Gbit/s
- 2.5G / 5G / 10G Ethernet (kai kuriuose aukštesnės klasės monitoriuose su tinklo jungtimi)
- Signalo tipas: laidinis LAN, skirtas stabiliam tinklo ryšiui bei vaizdo perdavimui per IP (pvz., IP kamerų integracija)
- Papildomos galimybės: PoE (Power over Ethernet) – maitinimas per LAN kabelį
DisplayPort
Vaizdo jungtis, dažniausiai sutinkama kompiuteriuose ir monitoriuose. Gali perduoti itin aukštos raiškos vaizdą ir garsą. Dažnai naudojama profesionaliam darbui su vaizdu.
- Versijos: 1.2 / 1.4 / 2.0
- Maks. pralaidumas:
- 1.2: 17,28 Gbit/s (4K@60 Hz)
- 1.4: 25,92 Gbit/s (8K@60 Hz su DSC)
- 2.0: 77,37 Gbit/s (10K@60 Hz be kompresijos; 8K@120 Hz su kompresija)
- Signalo tipas: aukštos kokybės skaitmeninis vaizdas + garsas, palaiko kelias nepriklausomas ekrano sroves (MST)
- Konektoriai: pilnas DP; mini DisplayPort – kompaktiškesnė versija nešiojamuose įrenginiuose
SD ir MicroSD kortelių lizdai
Naudojami atminties kortelėms įdėti. SD kortelės dažniau aptinkamos fotoaparatuose, o microSD – išmaniuosiuose telefonuose, veiksmo kamerose, kai kuriose planšetėse.
- Tipai:
- SD (SDSC, SDHC, SDXC) – iki 2 TB (SDXC)
- microSD (microSDHC, microSDXC) – iki 2 TB
- Sąsajos spartos: UHS‑I (max 104 MB/s), UHS‑II (max 312 MB/s), UHS‑III (max 624 MB/s)
- Pritaikymas monitoriuose: retai sutinkami, bet naudingi skaitmeninių fotokamerų, dronų duomenų peržiūrai tiesiogiai ekrane
Thunderbolt
Itin greita jungtis, dažnai naudojama profesionaliuose Apple ir kai kuriuose Windows įrenginiuose. Palaiko duomenų perdavimą, vaizdo ir garso signalą bei įkrovimą. Išoriškai identiška USB-C, bet pasižymi gerokai didesniu greičiu.
- Versijos: 3 / 4
- Maks. pralaidumas: iki 40 Gbit/s
- Signalo tipas: viename kabelyje – PCIe (duomenys), DisplayPort (vaizdas), USB (duomenys), PD (maitinimas iki 100 W)
- Ekranų palaikymas:
- Thunderbolt 3: du 4K@60 Hz ekranai arba vienas 5K@60 Hz
- Thunderbolt 4: tas pats, bet su griežtesniais minimaliais reikalavimais ir papildomomis saugumo funkcijomis
Apibendrinimas
Renkantis monitoriaus prijungimo būdą, svarbu atsižvelgti ne tik į pralaidumą, bet ir į papildomas funkcijas: energijos perdavimą, kelių ekranų palaikymą, garso grįžtamąjį kanalą ar tinklo integraciją. USB‑C ir Thunderbolt šiandien laikomi pačiais universaliausiais ir ateičiai patikimais sprendimais, tuo tarpu HDMI ir DisplayPort vis dar lyderiauja klasikinio vaizdo perdavimo srityje. Ethernet ir atminties kortelių lizdai atlieka specifines funkcijas, tačiau gali būti ypač vertingi komandiniam darbui ar profesionalioje aplinkoje.
